采空區勘探案例
2015-08-21 14:39:49
案例介紹

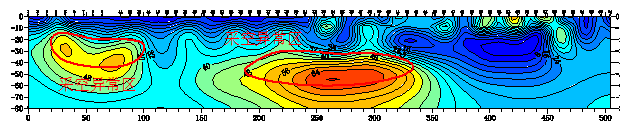

山西某地公路現場調查：該處存在采空區，且局部已經塌陷，垮落帶直至地面，該區采空區發育深度小于50m，為了保證公路正常安全運營，需要對該路段采空區進行治理，治理前需大致查明采空區分布范圍。采用超高密度電法進行淺層采空區勘探從圖中看出，電阻率等值線成層分布，與地層的成層分布特征一致，整剖面中電阻率較低，為正常巖層的電性特征體現，但剖面中個別地段出現高阻團，根據現場記錄，距離起始點240-248m有一采空區塌陷坑，后經填實，結合該地區的水文地質條件分析，本區采空區不含水，其電性特征應為高阻。
后經過打鉆驗證：高阻異常區為不含水采空區，深度和范圍與探測結果一致。
